API GatewayとVPCエンドポイントを活用した、プライベートネットワークからパブリックネットワークへの接続手法

本稿では、API Gatewayをプロキシサーバとして活用し、プライベートネットワークからパブリックネットワークへ接続する方法をご紹介します。一般的にはNAT Gatewayを利用する構成が多いですが、セキュリティ要件などによりインターネットへのアクセスを厳格に管理する必要がある場合、API Gatewayの活用が有効です。また、最近ではLLMが注目される中、API Gatewayの利用クオータが引き上げられました。今後このような活用事例も増えてくるかもしれません。
aws.amazon.com

また、先日投稿した記事もLLMのサービングに関連する記事です。
www.case-k.jp

本記事では詳細な説明は省略いたしますが、Terraformによる定義例を共有いたします。同様の活用事例を検討される方の参考になれば幸いです。

Terraform

ネットワークリソース

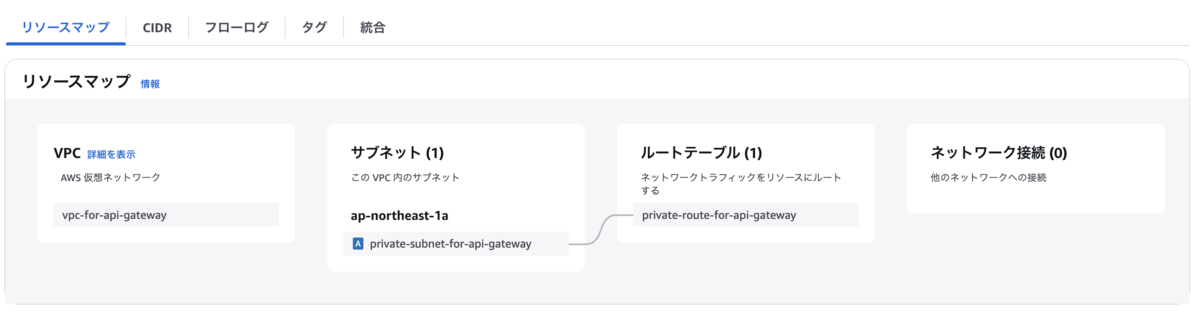

まず、ネットワークリソースについて簡単に説明いたします。今回扱うVPCのリソースマップは以下の通りです。

図から、ネットワーク接続にインターネットゲートウェイやNAT Gatewayが存在しないことが確認できます。
これは、API Gatewayをプロキシサーバとしてインターナルアクセスする場合、これらのリソースを自前で用意する必要がないためです。

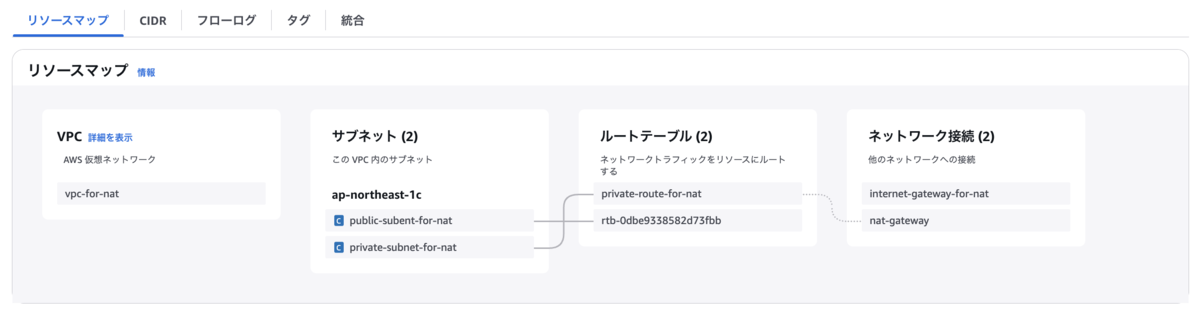

なお、参考までに、NAT Gatewayを用いた構成例は以下のようになります。

まずはネットワークリソースの作成から始めます。VPC環境からAPI Gatewayへのインターナルアクセスを実現するため、VPCエンドポイントを活用します。

resource "aws_vpc" "vpc" {
  cidr_block = "10.0.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    "Name" = "vpc-for-api-gateway"
  }
  tags_all = {
    "Name" = "vpc-for-api-gateway"
  }
}

# resource "aws_subnet" "aws_subnet_private" {
resource "aws_subnet" "subnet_private" {
  vpc_id     = aws_vpc.vpc.id
  cidr_block = "10.0.1.0/24"
  tags = {
    "Name" = "private-subnet-for-api-gateway"
  }
  tags_all = {
    "Name" = "private-subnet-for-api-gateway"
  }
}

ingressにはself = trueを設定し、同じセキュリティグループ内のリソース同士で通信できるようになります。NAT Gateway には不要ですが、API Gateway の VPC エンドポイントアクセスなど、セキュリティグループ内のリソース間で HTTPS 通信が必要な場合に有用です。アウトバウンドのトラフィックは全て許可します。

resource "aws_security_group" "security_group" {
  vpc_id = aws_vpc.vpc.id

  # ingress does not need for nat gateway but need for API gateway VPC endpoint access
  ingress {
    from_port = 443
    to_port   = 443
    protocol  = "tcp"
    self      = true
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    "Name" = "sg-private-subnet-for-api-gateway"
  }
  tags_all = {
    "Name" = "sg-private-subnet-for-api-gateway"
  }
}

以下のコードは、Terraform を利用してプライベート API Gateway 用のルートテーブルおよび VPC エンドポイントを構築する例です。インターフェース型エンドポイントは、AWS PrivateLink を利用してプライベートにサービスに接続するためのものです。API Gatewayへのインターナル接続で利用します。

resource "aws_route_table" "private-route" {
  propagating_vgws = []
  tags = {
    Name = "private-route-for-api-gateway"
  }
  tags_all = {
    Name = "private-route-for-api-gateway"
  }
  vpc_id = aws_vpc.vpc.id
}

resource "aws_route_table_association" "route_table_association" {
  subnet_id      = aws_subnet.subnet_private.id
  route_table_id = aws_route_table.private-route.id
}

# ref
# https://docs.aws.amazon.com/ja_jp/apigateway/latest/developerguide/apigateway-private-api-create.html
resource "aws_vpc_endpoint" "vpc_endpoint" {
  vpc_id            = aws_vpc.vpc.id
  service_name      = "com.amazonaws.ap-northeast-1.execute-api"
  vpc_endpoint_type = "Interface"

  subnet_ids = [
    aws_subnet.subnet_private.id
  ]

  security_group_ids = [
    aws_security_group.security_group.id,
  ]

  private_dns_enabled = true

  tags = {
    Name = "vpc-endpoint-for-api-gateway"
  }
  tags_all = {
    Name = "vpc-endpoint-for-api-gateway"
  }
}

API Gateway

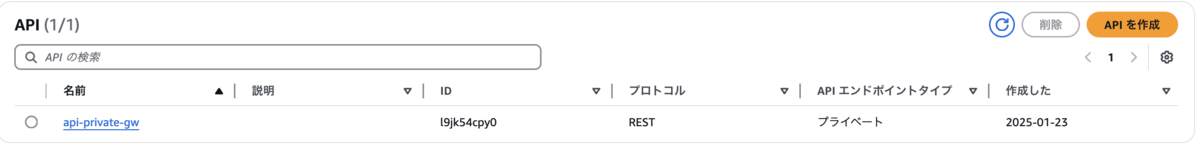

以下はAPI Gatewayの定義例です。詳細は省略いたしますが、API Gatewayをプロキシサーバとして活用する構成となっています。APIエンドポイントのタイプはプライベートに設定し、VPCエンドポイントから接続できるようにしています。デプロイ後、API Gatewayのエンドポイントにリクエストを送ると、指定したエンドポイントへアクセスが可能です。

REST API の基本情報（名前やAPIキーの受け取り方法など）を設定し、リソースポリシーで「aws:SourceVpc」が指定の VPC と一致する場合のみ呼び出しを許可する条件を付与しています。また、エンドポイントを PRIVATE に設定し、特定の VPC エンドポイント（aws_vpc_endpoint.vpc_endpoint.id）と連携させています。

resource "aws_api_gateway_rest_api" "api_gateway_rest_api" {
  api_key_source               = "HEADER"
  binary_media_types           = []
  body                         = null
  description                  = null
  disable_execute_api_endpoint = false
  fail_on_warnings             = null
  minimum_compression_size     = null
  name                         = "api-private-gw"
  parameters                   = null
  # policy                       = null
  policy = jsonencode({
    Version = "2012-10-17"
    Statement = [
      {
        Effect    = "Allow"
        Principal = "*"
        Action    = "execute-api:Invoke"
        Resource  = "execute-api:/*"
        # Resource  = "arn:aws:execute-api:ap-northeast-1:132483466678:l9jk54cpy0/*"
        Condition = {
          StringEquals = {
            "aws:SourceVpc" = aws_vpc.vpc.id
          }
        }
      }
    ]
  })
  put_rest_api_mode = "overwrite"
  tags              = {}
  tags_all          = {}
  endpoint_configuration {
    types            = ["PRIVATE"]
    vpc_endpoint_ids = [aws_vpc_endpoint.vpc_endpoint.id]
  }
}

API のルートリソース直下に、パスパラメータ "{proxy+}" を持つリソースを作成します。

resource "aws_api_gateway_resource" "api_gateway_resource" {
  depends_on = [aws_api_gateway_rest_api.api_gateway_rest_api]
  # parent_id   = aws_api_gateway_resource.api_gateway_resource_parent.id
  parent_id   = aws_api_gateway_rest_api.api_gateway_rest_api.root_resource_id
  path_part   = "{proxy+}"
  rest_api_id = aws_api_gateway_rest_api.api_gateway_rest_api.id
}

上記リソースに対して HTTP のすべてのメソッド（ANY）を許可し、APIキー認証を必須としています。リクエストパラメータとして URL のパス部分を必須に設定。

resource "aws_api_gateway_method" "api_gateway_method" {
  depends_on           = [aws_api_gateway_resource.api_gateway_resource]
  api_key_required     = true
  authorization        = "NONE"
  authorization_scopes = []
  authorizer_id        = null
  http_method          = "ANY"
  operation_name       = null
  request_models       = {}
  request_parameters = {
    "method.request.path.proxy" = true
  }
  request_validator_id = null
  resource_id          = aws_api_gateway_resource.api_gateway_resource.id
  rest_api_id          = aws_api_gateway_rest_api.api_gateway_rest_api.id
}

メソッド呼び出し成功時（200）のレスポンスモデルを定義。

resource "aws_api_gateway_method_response" "api_gateway_method_response" {
  rest_api_id = aws_api_gateway_rest_api.api_gateway_rest_api.id
  resource_id = aws_api_gateway_resource.api_gateway_resource.id
  http_method = aws_api_gateway_method.api_gateway_method.http_method
  status_code = "200"
  response_models = {
    "application/json" = "Empty"
  }
}

バックエンドからのレスポンスを、JSON テンプレート（空のスキーマ）に変換する設定を行っています。

resource "aws_api_gateway_integration_response" "api_gateway_integration_response" {
  rest_api_id = aws_api_gateway_rest_api.api_gateway_rest_api.id
  resource_id = aws_api_gateway_resource.api_gateway_resource.id
  http_method = aws_api_gateway_method.api_gateway_method.http_method
  status_code = aws_api_gateway_method_response.api_gateway_method_response.status_code
  response_templates  = {
    "application/json" = jsonencode(
          {
            "$schema" = "http://json-schema.org/draft-04/schema#"
            title     = "Empty Schema"
            type      = "object"
          }
      )
  }
}

API の呼び出しに必要な API キー（ここでは "test-key"）を作成。

resource "aws_api_gateway_api_key" "api_gateway_api_key" {
  customer_id = null
  description = null
  enabled     = true
  name        = "test-key"
  tags        = {}
  tags_all    = {}
  value       = null # sensitive
}

1日あたりのリクエスト上限（クォータ）やスロットリング（バースト・レート制限）を設定し、対象の API ステージ（"test"）を紐付けています。

resource "aws_api_gateway_deployment" "api_gateway_deployment" {
  depends_on        = [aws_api_gateway_method.api_gateway_method]
  description       = null
  rest_api_id       = aws_api_gateway_rest_api.api_gateway_rest_api.id
  stage_description = null
  stage_name        = null
  triggers          = null
  variables         = null
}

作成した API キーと使用量プランを関連付け、API キー利用者に対して制限を適用します。

resource "aws_api_gateway_stage" "api_gateway_stage" {
  cache_cluster_enabled = false
  cache_cluster_size    = null
  client_certificate_id = null
  deployment_id         = aws_api_gateway_deployment.api_gateway_deployment.id
  description           = null
  documentation_version = null
  rest_api_id           = aws_api_gateway_rest_api.api_gateway_rest_api.id
  stage_name            = "test"
  tags                  = {}
  tags_all              = {}
  variables             = {}
  xray_tracing_enabled  = false
}

resource "aws_api_gateway_usage_plan" "api_gateway_usage_plan" {
  description  = null
  name         = "test-gw-plan"
  product_code = null
  tags         = {}
  tags_all     = {}
  api_stages {
    api_id = aws_api_gateway_rest_api.api_gateway_rest_api.id
    stage  = aws_api_gateway_stage.api_gateway_stage.stage_name
  }
  quota_settings {
    limit  = 20
    offset = 0
    period = "DAY"
  }
  throttle_settings {
    burst_limit = 5
    rate_limit  = 5
  }
}

resource "aws_api_gateway_usage_plan_key" "api_gateway_usage_plan_key" {
  key_id        = aws_api_gateway_api_key.api_gateway_api_key.id
  key_type      = "API_KEY"
  usage_plan_id = aws_api_gateway_usage_plan.api_gateway_usage_plan.id
}

定義したメソッド（ANY）に対して、HTTP プロキシ統合を設定し、受け取ったリクエストを https://httpbin.org/get に転送します。キャッシュのキーとしてパスパラメータを利用し、タイムアウトなどの挙動も指定しています。

resource "aws_api_gateway_integration" "api_gateway_integration" {
  cache_key_parameters    = ["method.request.path.proxy"]
  cache_namespace         = aws_api_gateway_resource.api_gateway_resource.id
  connection_id           = null
  connection_type         = "INTERNET"
  content_handling        = null
  credentials             = null
  http_method             = "ANY"
  integration_http_method = "GET"
  passthrough_behavior    = "WHEN_NO_MATCH"
  request_parameters = {
    "integration.request.path.proxy" = "method.request.path.proxy"
  }
  request_templates    = {}
  resource_id          = aws_api_gateway_resource.api_gateway_resource.id
  rest_api_id          = aws_api_gateway_rest_api.api_gateway_rest_api.id
  timeout_milliseconds = 5000
  type                 = "HTTP"
  uri                  = "https://httpbin.org/get"
}

Lambda

疎通確認用にLambdaをVPCにデプロイします。

import requests
import json


def lambda_handler(event, context):
    # ref
    # url = "https://httpbin.org/get"
    url = "https://<api-gw-id>.execute-api.ap-northeast-1.amazonaws.com/test/{proxy+}"

    # APIキーを指定
    api_key = "api-key"

    headers = {
        "x-api-key": api_key
    }

    response = requests.get(url, headers=headers)

    print(response.text)

    return {
        "statusCode": response.status_code,
        "body": response.text
    }

Terraform

data "archive_file" "lambda_zip" {
  type        = "zip"
  source_dir  = "../app/lambda/python/package"
  output_path = "../app/lambda/python/lambda_function.zip"
}

resource "aws_lambda_function" "lambda_function_for_api_gateway" {
  depends_on       = [data.archive_file.lambda_zip]
  function_name    = "lambda_function_for_api_gateway"
  role             = aws_iam_role.lambda_sample_function.arn
  handler          = "lambda_function.lambda_handler"
  runtime          = "python3.11"
  memory_size      = 128
  timeout          = 5
  source_code_hash = filebase64sha256(data.archive_file.lambda_zip.output_path)
  filename         = data.archive_file.lambda_zip.output_path
  vpc_config {
    subnet_ids         = [aws_subnet.subnet_private.id]
    security_group_ids = [aws_security_group.security_group.id]
  }
}

疎通確認

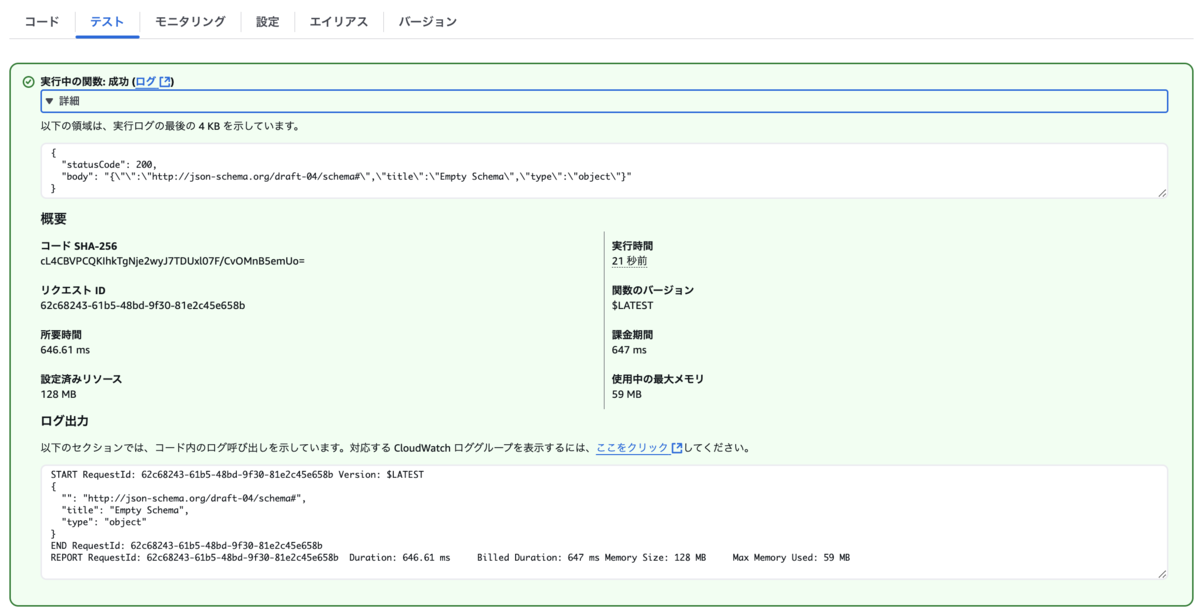

VPCにデプロイ済みのLambda関数をテスト実行し、プライベートネットワークからAPI Gatewayをプロキシサーバとして経由し、パブリックネットワークへ接続できるか確認します。


以上となります。
